SHV Series의 다양한 직류고전압 전원장치를 지원하며 Module Type 및 Rack Type으로 선택 가능합니다.

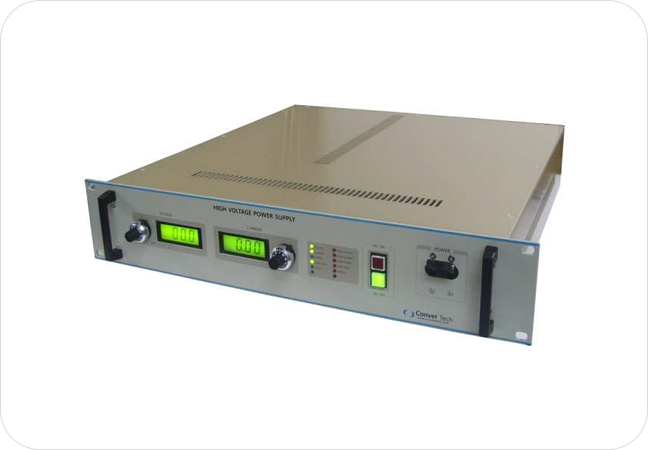

제품소개 SHV30~400R
SHV30~400R
  • Analytical X-ray Source Electrostatics
  • E-beam System Radar Modulator
  • Ion Implantation
  • Capacitor Charging System
  • Ion Implantation CW Lasers
  • General Laboratory
SPECIFICATIONS
  • Status Indicators : Voltage Mode, Current ModeOpen/Close, High Voltage, Over Current, Over Voltage, Regulation Err
  • Input Voltage : 110V or 220V ±10% 50/60Hz
  • Output Voltage : 0V to Rated Voltage / Model available from 1kV to 60kV
  • Voltage Regulation : Load: 0.01% at full load change / Line: 0.01% at 10% input change
  • Current Regulation : Load: 0.01% at full load change / Line : 0.01% at 10% input change
  • Ripple : 0.1% within rms output voltage
  • Efficiency : greater then 80%
  • Temperature coefficient : 100ppm/℃
  • Stability : 0.1% after ½ hour warm-up / 0.2% per 8 hour
  • Voltage & Current Monitors : 0-10V (±0.5%)

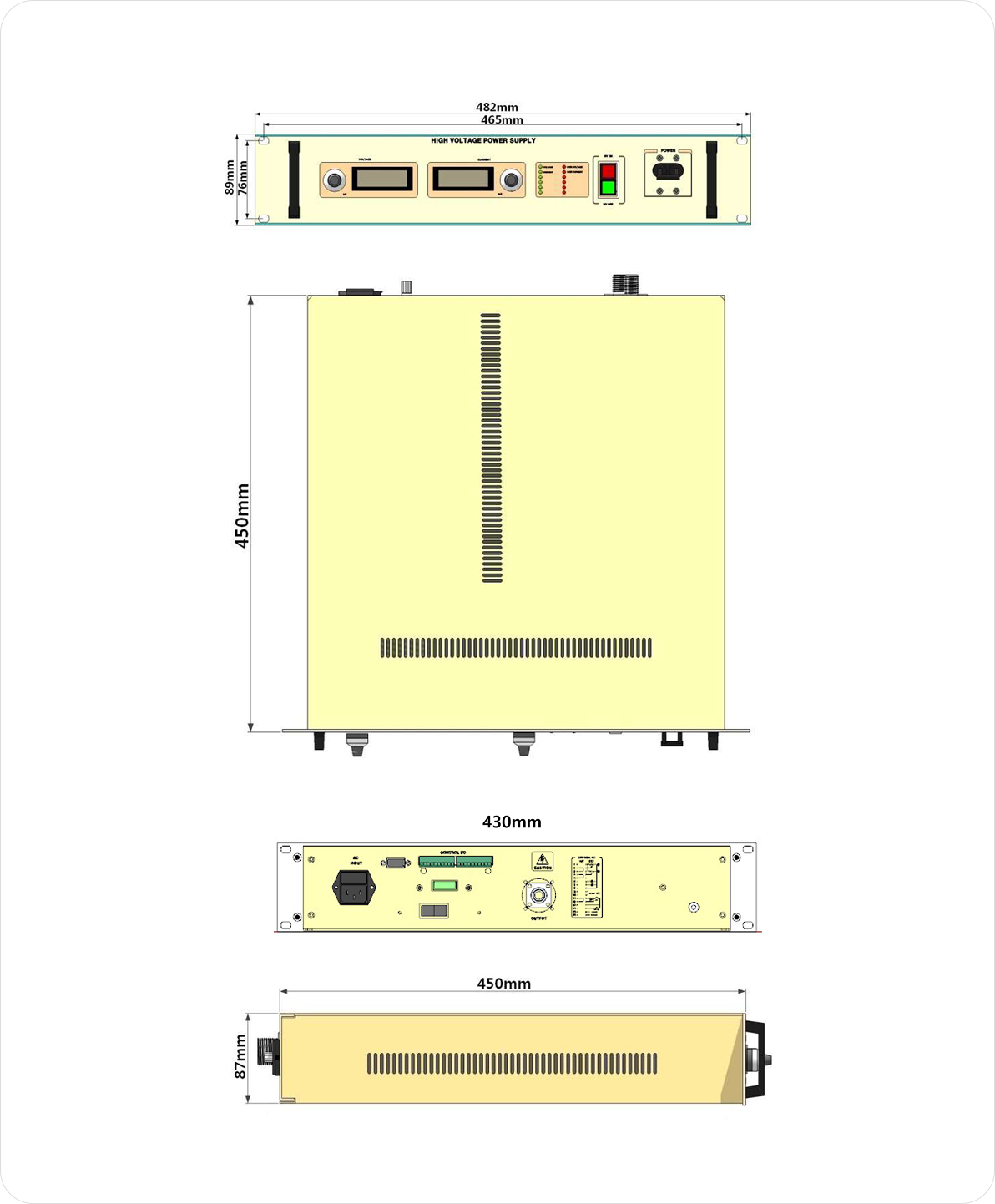

  • Dimensions : 482(W)x89(H)x450(D)mm: 1kV~60kV
  • Ambient Temperature : Operating: 0℃ to +45℃ / Storage: -20℃ to +75℃
  • AC Line Input : IEC320 with mating cable
  • Output Cable : 1P High Voltage Connector
  • Weight : 5~9.45 kg
SPECIAL FEATURES
  • Voltage range from 1kV to 60kV
  • Resonant type converter
  • Low Stored Energy
  • Over voltage & Short protection
  • Output ON/OFF Control
  • Voltage & Current Monitoring
  • Very compact & lightweight
  • Low EMI & RFI
  • OEM customization available
SHV30~400R SERIES RACK
SHV30R
MAX Voltage 1kV 3kV 5kV 10kV 15kV 20kV 30kV
MAX Current 30mA 10mA 6mA 3mA 2mA 1.5mA 1mA
SHV120R
MAX Voltage 1kV 3kV 5kV 10kV 20kV 30kV 40kV
MAX Current 120mA 40mA 24mA 12mA 6mA 4mA 3mA
SHV200R
MAX Voltage 1kV 3kV 5kV 10kV 20kV 30kV 40kV
MAX Current 200mA 65mA 40mA 20mA 10mA 6.5mA 5mA
SHV300R
MAX Voltage 1kV 5kV 10kV 15kV 20kV 30kV 40kV 50kV 60kV
MAX Current 300mA 60mA 30mA 20mA 15mA 1mA0 7.5mA 6mA 5mA
SHV400R
MAX Voltage 1kV 5kV 10kV 15kV 20kV 30kV 40kV 50kV 60kV
MAX Current 400mA 80mA 40mA 26.5mA 20mA 13.5mA0 10mA 8mA 6.5mA
CONNECTOR
PIN Function Parameter
1 +10Vdc Reference 10Vdc output
2 Voltage Programming Input 0~10Vdc Zo = 5KΩ
3 Voltage Programming Output Front Voltage Volume Control
4 Current Programming Input 0~10Vdc Zout = 5kΩ
5 Current Programming Output Front Current Volume Control
6 Current Monitors 0~10Vdc output
7 Voltage Monitors 0~10Vdc output
8 Common/GND Programming/ Test Point GND
9 P/S FAULT RE On error 9PIN and 10PIN Connected
(Maximum input Voltage 12V)
10 P/S FAULT RE
11 OFF SW H.V OFF 11PIN and 12PIN Disconnected
12 OFF INT H.V ON, OFF Connections
13 ON SW H.V ON 12PIN and 13PIN Connection
14 INSTANT ON H.V INSTANT ON 13PIN and 14PIN Connection
15 12V 12V OUT
16 12V RE 12V GND
17 INTERLOCK 16PIN and 17PIN
18 RESET RESET function 16PIN and 18PIN
19 HV ON OUT HV ON 19PIN and 20PIN Connected
(Maximum input Voltage 12V)
20 HV ON OUT COM
